U kom programu možete nacrtati dijagram sobe. Vaš vlastiti arhitekt: kako sami dizajnirati kuću? Najprijateljskiji interfejs

Prije nego što počnete graditi kuću, morate napraviti jasne proračune i nacrtati kartu budućih prostorija. Da bi to učinili, mnogi stručnjaci i profesionalni graditelji prvo kreiraju plan. Pomaže u oblikovanju buduće sobe i pravilnoj distribuciji slobodnog prostora. Projektovanje i planiranje svakog stambenog objekta je ključna faza. Ako se to ne učini, tada će se pri izgradnji zidova ili postavljanju temelja početi pojavljivati ​​prvi problemi.

Opće informacije

Izgradnja bilo koje kuće odvija se u fazama. To vam omogućava da pravilno formirate sav posao i precizno izračunate cijenu potrebnog materijala. Oni koji sami počnu graditi bilo koju vrstu imovine moraju se pridržavati jasnog plana. To će omogućiti ne samo brzu i ispravnu izgradnju potrebnih objekata na terenu, već i precizno izračunavanje troškova izvođenja ovih radnji.

Na webu i raznim forumima često možete pronaći pitanje kako sami nacrtati plan kuće na računalu. Ovo je prilično težak zadatak. Međutim, programeri neprestano poboljšavaju aplikacije i uvode nove alate za dizajn koji im omogućavaju da se brzo i bez složenog nivoa obuke nose s takvim zadatkom.

Treba shvatiti da svaki projekat nije samo manifestacija vlastite mašte. Važno je izračunati visinu zidova, spratnost, pravilno sastaviti krov i potkrovlje. Prije nego započnete tako zanimljivu lekciju, potrebno je upoznati se s osnovama konstrukcije i odabrati za sebe nekoliko prikladnih opcija.

O projektu kuće

Možete čak i nacrtati plan kuće na računaru putem standardnog grafičkog uređivača. Međutim, tačnost unesenih parametara će praktično izostati. Osim toga, važno je razmotriti dizajn kuće u nekoliko ravnina. Za to postoje posebni alati u aplikacijama koji vam omogućavaju da kreirate slike buduće zgrade u trodimenzionalnom i dvodimenzionalnom prostoru.

Pogled sa strane omogućava izračunavanje visine zidova i pogled na buduću kuću sa svake strane. U ovom slučaju bit će jasno kako pravilno postaviti prozore i sve izlaze u ovoj vrsti prostorija. Pogled odozgo je neophodan za dizajn enterijera. Ovo je posebno korisno ako se izrađuje plan kuće, koji će se sastojati od nekoliko etaža.

Tada će plan na dvodimenzionalnoj ravni opisati broj prostorija na svakom nivou u kući. Unutar takvog projekta obično su prikazani otvori vrata i prozora. Nakon toga, glavna površina se koristi za popunjavanje potrebnih prostorija na podu, za koje se postavljaju pregrade u obliku zidova.

Kako sami napraviti raspored kuće na računaru, ako nema jasne ideje koje su sobe potrebne?

Ovdje je važno osloniti se na sljedeće osnovne pokazatelje:

• Izrada plana počinje postavljanjem vertikalne ose duž nosivih zidova u odnosu na tlo (temelj).
• Broj spratova kuće za porodicu do 8 osoba ne više od 2.
• Visina vanjskih zidova je 2,7 - 3 metra.
• Debljina poda - do 45 cm.
• Debljina zida - do 0,75 metara (u zavisnosti od toga da li će se koristiti izolacija).
• Vrata su visoka 1,9 metara i široka 1,5 metara.
• Standardni prozorski otvor za 2 krila visine 1,5 metara i širine do 1,8 metara.
• Visina krova do 2 - 2,5 metara.

Ovi podaci u početnoj fazi bit će dovoljni da napustite projekat uz pomoć softvera.

Interni raspored

Kako sami nacrtati plan kuće na računaru tako da unesete tačne oznake za prozore i vrata? Ovaj zadatak nije lak. Gore navedeni parametri pomoći će u određivanju vanjskih dimenzija zgrade. Međutim, imajte na umu da se neki parametri mogu mijenjati. Ovo se u velikoj mjeri odnosi na prozore. Mogu se postaviti u bilo kojem obliku po želji. Stoga prvo trebate odrediti njihovu vrstu. Tačne dimenzije možete saznati od firme u kojoj će se kupiti.

Unutrašnji raspored se formira po sledećem principu:

• Određena su mjesta za prednje i dodatne ulaze.
• Ima mjesta za sanitarni čvor. Površina kupatila se obično zauzima do 5 kvadratnih metara. metara. Površina toaleta - do 3 kvadratna metra. metara.
• Određuje se mjesto za smještaj kotla i kotlovske opreme. Potrebna im je soba do 10 kvadratnih metara. metara.
• Prostor je predviđen za kuhinju (do 15 m2). Često se u stambenim zgradama kuhinja kombinira s dnevnim boravkom, tako da površina može narasti do 30-50 četvornih metara. metara.
• Preostali prostor je rezervisan za salu do 50 m2. metara i spavaća soba za goste do 15 kvadratnih metara. metara.
• Ostatak prostora čini hodnik, hodnik i stepenište za drugi sprat.

Vrijedno je obratiti pažnju na činjenicu da je primjer projekta kuće na 2 kata ukupne površine do 180 kvadratnih metara. metara.

Unutrašnji raspored na drugom spratu je sledeći:

• Oznake spavaće sobe. Za četvoročlanu porodicu broj soba može biti 2 ili 3. Roditeljska spavaća soba je do 20 m2. metara. Dječija soba - do 40 kvadratnih metara. metara ili svaki od 20 kvadratnih metara.
• Obavezno je obezbeđeno kupatilo (3-5 m2) i kupatilo (5-7 m2).
• Ostatak mjesta je opremljen za zonu slobodne destinacije. Po želji možete dodijeliti svlačionicu do 15 četvornih metara. brojila ili lični račun.

Također je vrijedno naglasiti da debljina unutrašnjih zidova obično ne prelazi 30-35 cm. Ako je potrebno napraviti plan za jednokatnu kuću, tada se njena površina smanjuje na 160 četvornih metara. metara. Dodaju se 2-3 dnevne sobe koje su povezane hodnikom. Unutrašnja vrata su po parametrima identična ulaznim.

Samoplaniranje

Odlučivši da samostalno izradi plan kuće na računalu, korisnik mora biti spreman na činjenicu da je ovaj proces prilično dug. Ovo nije povezano sa složenošću projekta, već ovisi o činjenici da će za tehničke proračune biti potrebno svaki parametar unijeti ručno. Nemaju svi prikazani programi mogućnost izrade tačnog inženjerskog dizajna.

Opšti akcioni plan za rad u programu će izgledati ovako:

• Označena je parcela na kojoj će stajati kuća i upisana je njena površina.
• Postavljaju se okomite ose (okomite na ravninu parcele). Poželjno je imati ideju na dijagramu lokacije kardinalnih tačaka kako bi se znalo gdje će biti sunčana strana. Ovo je neophodno pri planiranju unutrašnjih prostorija.
• Prilikom izrade projekta kuće na 2 etaže, ukupna površina će biti do oko 180 kvadratnih metara. metara. Dakle, na zemljištu se nalazi glavna kutija vanjskih zidova u obliku pravokutnika ili kvadrata.
• Znajući da će biti 2 sprata, i vodeći se gore navedenim parametrima, postavlja se visina kuće duž zidova i poda (2,7 + 0,45 + 2,7).
• Centralni i dodatni ulazi su označeni.
• U prizemlju se nalazi prostor za kotlovnicu i kotlovnicu.
• Dalje su sanitarni čvorovi i kuhinja.
• Ostatak područja se formira na osnovu želja kompajlera. Obavezno dodijelite mjesto za ulazak (najmanje 5 kvadratnih metara) i stepenište za drugi sprat do 3 kvadrata. metara.
• Vrata se biraju na osnovu preferencija i unutrašnjeg dizajna prostorije.
• Na drugom spratu se formira izlaz iz stepeništa do 3 metra.
• Postoje prostorije sanitarne namjene 3 i 5 kvadrata. metara.
• Preostala površina je namijenjena za spavaće sobe roditelja i djece, kao i za kućne prostorije.
• Prozorski otvori se postavljaju na dvije etaže, prema lokaciji svake prostorije.

Krov je napravljen u poslednjem trenutku. Njegov nagib mora biti najmanje 45 stepeni kako bi se osigurao glatki nagib predmeta koji padaju na njega.

Kako sami nacrtati plan kuće na računaru i prenijeti ga u punoj veličini? Ovo pitanje je takođe relevantno. Međutim, ne zaboravite da je izrađena shema potrebna za procjenu budućih nekretnina kao kvadrature i materijalnih troškova. Bez odgovarajućeg nivoa znanja u građevinskoj industriji, izgradnju kuće treba povjeriti profesionalcima.

Odlukom da sami nacrtate plan kuće na računaru, važno je pridržavati se osnovnih savjeta i preporuka koje dizajneri i inženjeri uvijek dijele na tematskim forumima posvećenim izgradnji stambenih prostora.

Glavni izgledaju ovako:

• Prilikom izrade plana objekta potrebno je osloniti se na budžet kako bi se izbjegao njegov deficit usred gradnje kuće.
• Broj spratova ne bi trebalo da prelazi tri.
• Svaka soba mora imati prozore. Ovo poboljšava funkcionalnost prostorija.
• Broj soba ne bi trebao biti veći od 4-5 na svakom katu (ovo ovisi o površini same kuće).

Osim toga, važno je precizno dizajnirati krov. Mora biti funkcionalan za korištenje.

PC programi

Moderan i višenamjenski softver pomoći će korisnicima da odgovore na pitanje kako nacrtati plan kuće na računalu. Postoji mnogo različitih digitalnih projekata koji će čak i neiskusnom vlasniku računara pomoći da brzo napravi dijagram i planira kuću.

Svaka od aplikacija ima svoj nivo složenosti i skup alata za kreiranje šema proračuna objekata. Ispod su najpopularniji programi za stvaranje kuća u dvodimenzionalnim i trodimenzionalnim ravnima.

Google sketchup

Kako sami nacrtati plan kuće na računaru, bez dovoljnog nivoa obuke i iskustva, ovaj program zna. Programeri su softver učinili dostupnim i prilagodili za rad s njim običnim korisnicima. Softver je više dizajnerski projekat. Ovdje možete razmišljati o izgledu i vrsti dizajna buduće stambene nekretnine.

Od glavnih prednosti programa može se izdvojiti zgodan meni i mogućnost izrade zidova i drugih predmeta u kući od različitih materijala. Baza aplikacija ima više od 1000 različitih kombinacija. Možete napraviti plan ne samo za unutrašnjost kuće, već i za vanjski dio. Podržano je učitavanje dodatnih elemenata u program za različite modifikacije strukture.

Nedostatak programa je u tome što nema mogućnost tačnih proračuna. Neće raditi iscrtati sve blokove, zidove i otvore tipične namjene i dobiti tačan proračun površine putem softvera.

AutoCAD

Kako sami nacrtati plan kuće na računaru i izračunati sve potrebne inženjerske parametre, možete vidjeti u programu AutoCAD. To je popularna aplikacija u cijelom svijetu koju koriste i amateri i profesionalci. To je zbog činjenice da softver ima hiljade različitih filtera i alata. Postoje različite verzije ovisno o vrsti projekta koji želite kreirati.

Još jedna prednost je što aplikacija može odmah prenijeti objekt kreiran u dvodimenzionalnoj ravni u trodimenzionalni prostor. Postoje filteri koji vam omogućavaju stvaranje zgrada i različitih vrsta prostorija, u skladu s parametrima postavljenim u GOST-ovima.

Međutim, postoji jedno upozorenje - sve verzije programa su potpuno plaćene. Još jedna važna karakteristika u programu je mogućnost kreiranja objekata proizvoljnog oblika i istovremeno dobijanja njihovih tačnih parametara. Ovo će biti zgodno ako trebate kreirati projekt kuće po mjeri.

Tlocrt 3D

Ako vas zanima pitanje kako sami nacrtati plan kuće na računalu u dvodimenzionalnoj ravnini, onda će vam ova aplikacija omogućiti da to učinite za samo nekoliko sati. U programu postoji i dodatak koji omogućava da se prilikom unosa potrebnih parametara u plan kuće dobije njena slika u trodimenzionalnom polju.

Od karakteristika softvera izdvaja se:

• Mogućnost projektovanja fasade objekta.
• Dekoracija unutrašnjih prostora.
• Kompletan dizajn enterijera.
• Sposobnost izračunavanja količine materijala i njihove cijene.

Osim toga, programska baza podataka sadrži mnoge interaktivne savjete za planiranje. Treba napomenuti da ovaj program koriste mnoge građevinske kompanije.

ArCon

Plan kuće možete izraditi na računaru kroz program u načinu dizajna. Cijeli projekat se sklapa u blokove fiksiranjem svakog dijela. Ovo je prilično lako učiniti. Ako je potrebno, možete dobiti konačan izračun za svaki od indikatora.

Najčešće se aplikacija koristi za detaljno planiranje lokacije i objekta koji na njemu stoji. Baza softvera sadrži više od 3.000 vrsta građevinskog materijala i više od 1.000 gotovih rješenja.

Operativni meni je jasan i jednostavan. Svaki element na radnom panelu ima grafički prikaz. Po potrebi se pojavljuju savjeti i kratke lekcije o projektiranju i proračunu potrebnog objekta.

Envisioneer Express

Program na profesionalnom nivou omogućava vam da dizajnirate projekat kod kuće. Da biste to učinili, postoji nekoliko načina rada u različitim ravninama. Postoji kompletan sistem za sagledavanje prostorija i izgleda zgrade iz različitih uglova.

Svi objekti izgledaju prilično realistično. Prilikom postavljanja zidova i drugih osnovnih konstrukcija kuće potrebno je unijeti točne parametre. To vam omogućava da odmah dobijete kuću prema potrebnim proračunima. U bazi podataka postoje različite opcije za uređenje interijera i namještaja. Uz pomoć građevinskog materijala možete izračunati cijenu izgradnje zgrade i vidjeti kako će ona izgledati.

Zaključak

Uzimajući u obzir pitanje kako sami nacrtati plan kuće na računaru, trebali biste slijediti osnovne zahtjeve vezane za proračune. Važno je shvatiti da svaki tip unutrašnjeg prostora već ima određene dimenzije. Postavljanjem zida ili pregrade projektira se nova prostorija.

Prilikom planiranja podruma važno je izračunati tačno opterećenje. Ako će kuća biti na dva ili tri kata, u podrumu se moraju ugraditi dodatni stupovi i grede kako bi se ojačala konstrukcija. Preostali parametri se mogu automatski izračunati prilikom eksternog planiranja objekta, na osnovu postavljenih parametara.

Pozdrav dragi posjetioci škole dizajna enterijera! Danas želim da vam kažem kako se koristi program ArchiCAD 15 može lako da se uradi izvuci)tlocrt (apartmani) i istovremeno dobiti trodimenzionalni model sobe.

U početku sam radio planove stana u AutoCadu, a zatim sam eksportovao planove nacrtane u AutoCAD-u u 3dsMax i na osnovu njih napravio 3d model. Ali jednog dana sudbina se tako okrenula da sam morao da se bavim ArchiCAD-om i vremenom je postalo jasno da je u ovom programu moguće crtati tlocrte istovremeno sa pravljenjem trodimenzionalnog modela. U skladu s tim, ovo je značajno smanjilo vrijeme projektovanja i rada na projektima.

Od tada u svom radu koristim ArchiCAD, a za fotorealistično prikazivanje enterijera i dalje koristim 3dsMax + Vray.

U našoj školi za dizajn enterijera nastava se zasniva na upotrebi ArchiCAD-a. Stoga će se održati niz lekcija posvećenih ovom programu. Isprobajte moj način rada - možda i vama odgovara.

Dakle, ArchiCAD 15. Naravno, ovaj program je profesionalan i ima puno mogućnosti. Međutim, za uspješan rad s njom na području dizajna interijera, dovoljno je savladati samo nekoliko osnovnih točaka.

Program je komercijalan i da biste ga zvanično dobili, morate ga kupiti. Također možete besplatno preuzeti probnu verziju na službenoj web stranici ArchCAD-a u ograničenom vremenskom periodu. I naravno, razne stranice za hosting datoteka na kojima možete besplatno preuzeti bilo koju verziju ArchiCAD-a.

U ovoj lekciji ćemo nacrtati proizvoljnu sobu. U budućnosti, kada radite s određenom prostorijom, trebat će vam originalni planovi sobe, stana ili kuće za crtanje. Da biste to učinili, potrebno je unaprijed pripremiti mjerne crteže ili plan stana iz tehničkog pasoša.

Recimo da ste instalirali ArchCAD 15. Pokrenite program klikom na ikonu. Ovisno o verziji, princip programa se ne mijenja, tako da možete raditi u bilo kojoj verziji koju možete instalirati. Radim na najnovijoj verziji za danas - ArchCAD 15 Int.

Prije otvaranja radnog prozora programa, pojavit će se prozor dobrodošlice u kojem će se od vas tražiti da kreirate novu datoteku ili otvorite bilo koju postojeću, budući da još nemate postojeće datoteke - odaberite kreirajte novi (ostatak zadane postavke) i kliknite Novo (Novo).

Nakon nekog vremena pred vama će se otvoriti radni prozor ArchiCAD-a. Sada možete nastaviti direktno na crtanje.

Kao što je ranije navedeno u našem kursu, u građevinarstvu je uobičajeno da se sve dimenzije drže u milimetrima. S tim u vezi, u ArchiCAD-u se sve dimenzije unose u milimetrima u punoj veličini. Na primjer, ako je visina zida 2,5 m, tada će u ArchiCAD-u dimenzija biti 2500 mm.

1. Dakle, počnimo sa zidovima. Izaberite zidni alat sa trake sa alatkama koja se nalazi na levoj ivici ekrana. Dvaput kliknite na ikonu i uđite u postavke zida. Ovdje postavljamo sve dimenzije zida koje su nam potrebne: visinu, debljinu i položaj u odnosu na os, pritisnemo tipku OK i prelazimo na direktnu konstrukciju zida.

Pomeramo kursor na početak (crni krst na ekranu) i čekamo da kursor promeni svoj izgled iz malog krsta u kvačicu. Čim kursor promeni pogled, kliknite na početnu tačku i pomerite kursor udesno u pravcu izgradnje zida. Da biste fiksirali zid koji crtate u horizontalnom (ili okomitom) položaju, pritisnite i držite tipku Shift na tastaturi.

Za postavljanje zida na fiksnu veličinu, bez otpuštanja tipke Shift, pritisnite tipku R, u prozoru statusa veličine unesite potrebnu veličinu zida u milimetrima i pritisnite tipku Enter.

Navedeni zid će se pojaviti na ekranu. Nacrtajte ostale zidove po analogiji. Pričvrstite svaki novonastali zid na prethodni. Pazite na pričvršćivanje na nacrtane zidove (kursor bi se trebao promijeniti u kvačicu na mjestima sidrišta).

2. Dodajte vrata.

Pratimo dalje niz listu i dodajemo (crtamo) vrata našem planu. Izaberite alatku za vrata sa trake sa alatkama. Dvaput kliknite na dugme - ulazimo u postavke svojstava vrata. Odaberite odgovarajuća vrata i njihove dimenzije i pređite na plan prostorije.

Zadržite pokazivač iznad dijela zida gdje bi vrata trebala biti. Kada se kursor promijeni u znak Mercedesa, kliknite jednom na zid i pričekajte da se pojavi pokazivač oka. Ovaj znak označava smjer u kojem će se vrata otvoriti. Pomeramo kursor izvan sobe tako da se vrata otvore prema van i kliknemo na prazno polje ekrana da završimo proces kreiranja (crtanja) vrata.

Kao što je ranije spomenuto, ArchiCAD je profesionalni program, a dimenzije svih elemenata u njemu su standardne. To uvelike pojednostavljuje proces dizajna, jer ne morate stalno prilagođavati dimenzije elemenata.

3. Dodajte prozore

Sada možemo dodati prozore u našu sobu. Kreiranje (crtanje) prozora je slično stvaranju vrata. Odaberite alat za prozore, postavite potrebne dimenzije.

Od vrata, izrada prozora razlikuje se samo u parametru - visini prozorske daske. Podesite potrebnu visinu prozorske daske ili je ostavite kao podrazumevanu, i umetnite prozore na planu u željene delove zida. Morate to sami shvatiti. Zapamtite orijentaciju prozora, koja se postavlja, po analogiji sa vratima, pomoću kursora u obliku ikone oka.

4. Dodavanje poda i plafona u prostoriju

Za crtanje (dodavanje) poda u prostoriju. Odaberite na traci s alatima, alat Overlay. U njegovim postavkama možete postaviti i debljinu, visinu lokacije itd. U našoj lekciji to nije potrebno, pa ostavljamo sve postavke nepromijenjene, kliknemo OK i idemo na plan. Kursorom se držimo nekog unutrašnjeg kuta sobe, kliknemo na njega i povučemo budući pod u suprotni kut sobe. Dovršavamo izradu poda klikom na željeni kut sobe. Pod će se automatski ucrtati na plan.

Na isti način se stvara strop u prostoriji, s jedinom razlikom što se gradnja mora izvesti na drugom katu prostorije.

Čestitamo, ovim je završeno modeliranje sobe. Ostaje samo izmjeriti sobu.

5. Izračunajte površinu sobe

Kada ste nacrtali sobu, ostaje da je izmjerite. U ArchiCAD-u je to vrlo lako uraditi. Izaberite alat Zone sa trake sa alatkama. Ne morate ništa mijenjati u postavkama ovog alata. Samo postavite naziv sobe u odgovarajuće polje:

Pritisnite dugme OK i idite na plan sobe. Držite razmaknicu na tastaturi i dvaput kliknite unutar sobe lijevom tipkom miša. Izračunata površina i drugi parametri prostorije pojavit će se na planu prostorije u obliku ploče.

Uz više finog podešavanja parametara, možete odrediti tačne informacije koje bi trebale biti prikazane na pločici sa parametrima prostorije.

6. Mjerimo sobu

Ostaje samo naučiti kako primijeniti potrebne dimenzije. Obično se veličine kombinuju u dimenzionalne lance i raspoređuju horizontalno i vertikalno u prostorijama. Da biste to učinili, odaberite alat "Dimenzije" na alatnoj traci i, bez promjene standardnih postavki, idite na plan sobe. Sada sa aktivnim alatom "Dimenzije" kliknite na elemente prostorije koje je potrebno izmjeriti. Kada se element mjeri, pored njega se pojavljuju mali kružići koji označavaju da je element uhvaćen za mjerenje.

Kada ste tako prošli kroz sve potrebne elemente plana, prvo horizontalno, pomaknite kursor na prazan prostor i dvaput kliknite da biste prikazali ravnalo veličine. Uradite isto za vertikalno raspoređene elemente prostorije.

Kao rezultat toga, nakon svih gore navedenih radnji, trebali biste dobiti plan sličan ovom.

Sada malo magije. Pritisnite taster F3 na tastaturi i dobićete 3d model vaše novonacrtane sobe.

S tim u vezi, žurim da vam čestitam, upravo ste kreirali (nacrtali) svoj prvi crtež plana prostorije, a ujedno i njegov 3d model u programu ArchiCAD.

Naravno, takav plan je još daleko od savršenog, ali njegov zadatak je bio samo da vas upozna sa procesom crtanja u programu ArchiCAD. Kada dobro shvatite osnovne principe modeliranja o kojima se govori u ovoj lekciji, preći ćemo na viši nivo i naučiti kako urediti namještaj i raditi u 3D prozoru.

I na ovoj lekciji o crtanju plana prostorije u ArchiCAD-u 15 je završeno. Vidimo se uskoro na narednim časovima škole dizajna enterijera.

Povezani sadržaj:

Ako vam se svidio ovaj članak, kliknite na dugme vaše omiljene društvene mreže.

Profesionalna 3D vizualizacija sada je dostupna svima uz Planner 5D. Koristite funkciju HD renderiranja za gotov projekat - ovo će dodati realistične sjene, osvjetljenje i refleksije, uzimajući u obzir aspekte stvarne fizike.

2D/3D modovi

Trenutačno prebacivanje između 2D i 3D uvelike će olakšati rad na projektu. Promijenite dizajn objekata, uskladite boje, prilagodite veličine - sve se to može učiniti iz bilo kojeg ugla.

Više od 4000 predmeta interijera u katalogu

Svaki dan kreiramo nove 3D modele kako bismo proširili katalog. I za svaku stavku pažljivo pripremamo potrebne teksture i usklađivanje boja za 2D mod.

Najprijateljskiji interfejs

Planner 5D je zamišljen kao alat koji ne zahtijeva obuku i učenje prije početka rada. Stoga je jasno, intuitivno sučelje jedna od najvažnijih stvari na kojoj ne prestajemo raditi.

Postavljanje i uređivanje unutrašnjih objekata

Najfleksibilniji način rada s predmetima interijera i ukrasima. Bogat izbor boja, tekstura i materijala. Prilagodite veličinu i lokaciju objekata. Sve za stvaranje jedinstvenog dizajna.

Zajednica

Korisničko iskustvo je neprocjenjivo. Galerija projekata je naš ponos. Milioni objavljenih projekata. Mnogo korisnih savjeta i trikova.

Mnogi korisnici će možda morati da crtaju na mreži. To može biti bilo koja skica, dijagram, plan ili tehnička ilustracija koju je potrebno kreirati na PC-u pomoću odgovarajućih alata. U isto vrijeme, računalo možda nema potrebne programe za to, što će navesti korisnika da pretraži mrežu za online resurse koji mogu pomoći u kreiranju projekta koji korisniku treba. U ovom članku ću vam reći kako napraviti crtež na mreži i koje usluge će nam pomoći u tome.

Najbolje online usluge crtanja

Pređimo na direktan opis mrežnih usluga na mreži. Napominjem da ovi servisi za kreiranje crteža imaju prilično sažetu funkcionalnost u odnosu na profesionalne programe, što, međutim, može biti dovoljno za rješavanje mnogih osnovnih zadataka.

GLIFFY online editor

Ovaj GLIFFY vizuelni uređivač ima prilično širok spektar alata za kreiranje crteža i šema, uključujući mnoge šablone i dijagrame za arhitektonske projekte, dijagrame toka, mrežne dijagrame i druge srodne svrhe.

Za rad s ovim uređivačem idite na cameralabs.org, prijavite se ako je potrebno (dostupna je i autorizacija putem društvene mreže). Nakon toga će vam biti dostupan ekran za uređivanje na kojem možete kreirati svoj crtež.

Radni ekran urednika "GLIFFY"

Na lijevoj strani su kartice za različite šablone (karticu možete proširiti klikom na nju), na vrhu je alatna traka, a desno je direktno polje za kreiranje crteža.

Da biste sačuvali svoj rad, moraćete da kliknete na "File" - "Save" (ili "Export") na vrhu.

draw.io usluga

Usluga draw.io na engleskom jeziku pomoći će vam da kreirate crtež online crtanjem različitih grafikona, dijagrama i dijagrama.

Za rad s ovom uslugom idite na web stranicu draw.io. Resurs će pitati gdje da sačuvate rad koji ste kreirali (odaberite "Uređaj" da biste ga spremili na tvrdi disk).

Kliknite na "Kreiraj novi dijagram" (kreirajte novi dijagram), odaberite njegov naziv, kao i odgovarajući predložak za kreiranje na lijevoj strani.

Kliknite na "Kreiraj novi dijagram" da kreirate novi crtež

Odaberite prazan početni dijagram (Blanc Diagramm) ili bilo koji od postojećih predložaka za dijagrame (grafikone), inženjerske dijagrame (Inženjering), blok dijagrame (Flowcharts), oznake (layout), karte (karte) i druge vrste predložaka

Nakon što odaberete šablon, kliknite na "Kreiraj".

Lijevi i središnji dio ekrana za uređivanje "draw.io".

Za spremanje kreiranog crteža kliknite na "File" - "Save as".

Usluga drawisland.com

Drawisland.com je jednostavan online servis za crtanje na engleskom. Nakon što se prebacite na njega, naći ćete ekran za kreiranje crteža s prilično ograničenim skupom alata. Sa lijeve strane je traka sa alatkama, na vrhu možete odabrati veličinu slike i rotirati je za 90 ili 180 stepeni, a desno možete odabrati prečnik alata za crtanje, kao i prebacivanje između slojeva.

Radni prozor "drawisland.com"

Da biste sačuvali sliku koju ste kreirali na disk, kliknite na dugme "Sačuvaj" sa leve strane.

Usluga knin.com.ua

Ova usluga je dizajnirana za izradu tehničkog plana gradilišta, koji se kasnije može sačuvati na vašem računaru. Kao i većina sličnih usluga, ova usluga ima skup ugrađenih grafičkih predložaka koji proces izrade tehničkog plana prostorije čine praktičnim i praktičnim, što olakšava crtanje crteža na mreži.

1. Za početak rada s ovom uslugom idite na stranicu knin.com.ua.
2. Odredite dimenzije sobe u gornjem desnom uglu, a zatim kliknite na dugme "Kreiraj".
3. Ako trebate dodati još jednu sobu, onda ponovo navedite njene dimenzije i kliknite na "Kreiraj".
4. Nakon što su svi potrebni prostori stvoreni, kliknite na "Nastavi".
5. Nakon toga, s desne strane će vam biti dostupni različiti grafički objekti - prozori, zidovi, predmeti interijera i tako dalje, koje možete postaviti na svoj objekt.
6. Nadalje, kako je plan stranice kreiran, možete ga spremiti na disk klikom na dugme "Sačuvaj" na dnu.

Radni prozor usluge "knin.com.ua"

sketch.io servis

"Sketch.io" je još jedan jednostavan resurs na engleskom jeziku za pravljenje jednostavnih crteža, kreiranje grafičkih skica i skica. Funkcionalnost usluge je prilično jednostavna i pogodna je, prije svega, za početnike u stvaranju crteža.

1. Za rad s uslugom idite na sketch.io.
2. Na desnoj strani nalazi se traka s alatima pomoću koje možete izvršiti sve potrebne radnje.
3. Nakon što je crtež kreiran, kliknite na dugme "Izvoz" (disketa na vrhu), zatim na "Sačuvaj" - "Preuzmi".

Programi za crtanje

Također, kada se opisuju online usluge za kreiranje skice projekta, ne može se zanemariti niz popularnih programa kreiranih posebno za takve svrhe. Istovremeno, većina njih ima plaćeni karakter, jer funkcionalnost besplatnih programa možda neće biti dovoljna za rješavanje profesionalnih problema.

• Autodesk AutoCAD je jedan od najpoznatijih sistema kompjuterskog projektovanja (CAD) dizajniran za kreiranje različitih vrsta crteža, dijagrama i grafikona. Omogućava vam da kreirate 2D i 3D crteže na visokom profesionalnom nivou, ima bogatu funkcionalnost, radi odličan posao renderovanja 3D objekata i može raditi sa 3D štampačem. Podržan je rad sa crtežima u DVG, DWF, DXF formatu;
• Ascon Compass je čitav niz softverskih rješenja za crtanje i dijagrame, koji su prilično popularni u Ruskoj Federaciji. Ova rješenja podržavaju mnoge formate elektronskih crteža, imaju veliku bazu podataka priloženih biblioteka i prilično su jednostavna i laka za korištenje;
• NanoCAD je besplatni program za početnike koji uključuje neophodan skup osnovnih alata za dizajniranje i kreiranje crteža. Program usmjerava na kreiranje uglavnom 2D crteža, podržava rad sa DWG i DXF crtežima, prednost programa je brz izlaz objekata, rad sa DirectX-om i tako dalje.

Zaključak

U ovom članku pregledao sam nekoliko popularnih servisa koji vam omogućavaju da implementirate crtanje na mreži. Svi oni imaju prilično različite funkcionalnosti, općenito inferiorne u odnosu na njihove profesionalne stacionarne konkurente (na primjer, "Autodesk AutoCAD"). Ako se tek okušate u crtanju, onda preporučujem korištenje i online servisa koje sam naveo i spomenutog besplatnog programa “nanoCAD” - opisani alati su savršeni za stjecanje osnovnih vještina prilikom kreiranja crteža koji su vam potrebni.

U modernoj arhitekturi i građevinarstvu, pod planove odnosi se na slike zgrada koje su mentalno secirane horizontalnom ravninom. Može se nalaziti na udaljenosti od jednog metra od poda ili tačno u visini poda. Istovremeno, uobičajeno je da se na samom planu prikazuju i oni elementi strukture koji se nalaze direktno u sekantnoj ravnini, i oni koji se nalaze ispod nje.

Upravo na osnovu planove tačno procjenjuju kako se odvojene prostorije nalaze jedna u odnosu na drugu, kakav oblik i veličinu imaju, gdje imaju otvore za prozore i vrata, ventilacijske i dimovodne kanale, stepenice, pregrade, nosive glavne zidove, kao i mnoge druge konstrukcijske elemente zgrada.

U skladu sa normama i standardima usvojenim u Ruskoj Federaciji za planski crteži mora se primijeniti:

Sve koordinatne ose;

Lanci unutrašnjih i vanjskih veličina. Trebali bi uključiti takve podatke kao što su debljina pregrada i zidova, dimenzije otvora za vrata i prozore (u ovom slučaju, vanjske dimenzije se primjenjuju izvan crteža, a unutrašnje unutar njega);

Podaci o površini prostorija zgrade;

U slučaju da se podovi nalaze na različitim nivoima - oznake nivoa čistih podova;

Sva sanitarna i ugradna oprema.

Za izvođenje planova poprečnog presjeka i rezova na crtežima koristi se čvrsta glavna linija. Za prikaz objekata koji padaju u ravninu presjeka koriste se pune tanke linije, odnosno potpuno iste kao one koje se koriste za prikaz aksijalnih i dimenzionalnih linija.

Prema postojećim metodama, standardima i normativima, izrada građevinskih planova treba da se odvija u strogo definisanom redosledu. Prvi crtači crtaju sve poprečne i uzdužne koordinatne ose. Nakon što je ovaj posao završen, na redu je crtanje unutrašnjih i vanjskih zidova, stupova, pregrada. Zatim se razbijaju otvori vrata i prozora, te se obavezno uvjetno prikazuje u kom smjeru se otvaraju svaka unutrašnja vrata i sva vrata koja izlaze iz zgrada.

Nakon što su svi slučajevi u vezi sa slikama otvora vrata i prozora završeni, stručnjaci se bave crtanjem sanitarnih čvorova. Osim toga, primjenjuju sve potrebne dimenzije i produžne linije. U završnoj fazi, svi preostali nisu primijenjeni, ali se, ipak, nanose potrebni natpisi i vrši se temeljita provjera crteža.

Uzdužne i poprečne koordinacijske osi

Crtanje zidova i pregrada

Crtanje otvora, vodovodne instalacije

Dimenzioniranje i označavanje

U kojoj mjeri je ovaj ili onaj arhitektonski plan zasićen raznim detaljima uvelike ovisi o njegovoj mjeri. Ovisnost je u ovom slučaju direktno proporcionalna: što je skala veća, to više pažnje treba posvetiti detaljima.

Moderni arhitektonski planovi za različite građevine često su vrlo bogati mnogim različitim detaljima. Stoga je često vrlo važno pronaći upravo takav način njihove grafičke implementacije, koji će omogućiti da se na najbolji način otkriju sve strukturne prednosti određene građevine, kao i karakteristike arhitektonske i konstruktivne konstrukcije plana.

Kao što praksa pokazuje, njegova osnova je upotreba pune ispune preseka, koja daje zaista jasnu sliku i u nekim slučajevima se primenjuje u razmeri manjoj od 1:50. Što se tiče ostalih elemenata koji se nalaze na planu, oni su jednostavno ocrtani duž kontura tankom linijom.

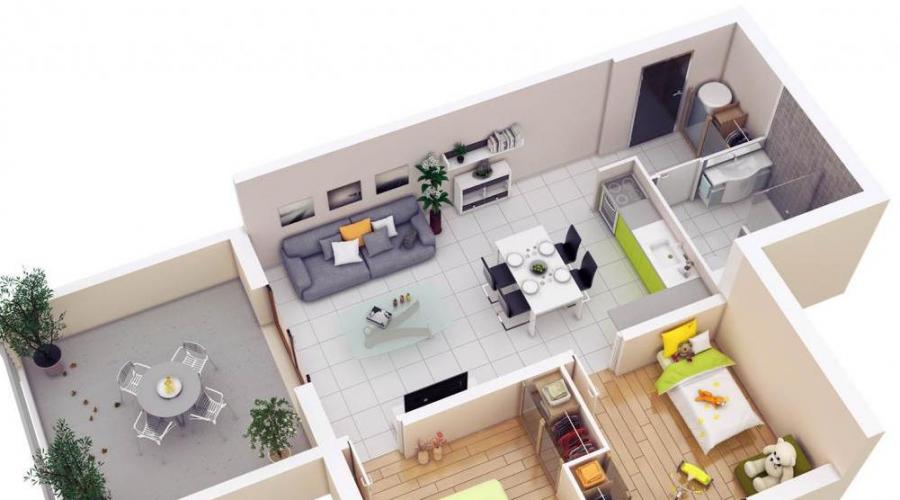

Što se tiče tlocrta različitih javnih i stambenih zgrada, oni često zahtijevaju postavljanje namještaja, na planovima industrijskih preduzeća - postavljanje tehnološke opreme itd. Istovremeno, njegove konture se iscrtavaju u mjerilu, a naziv komada opreme je naznačen u eksplikaciji u skladu sa brojevima na planu.
